橋梁索導管防水設計
2024-07-16
關鍵詞：索導管防水、充氣型斜拉索導管密封

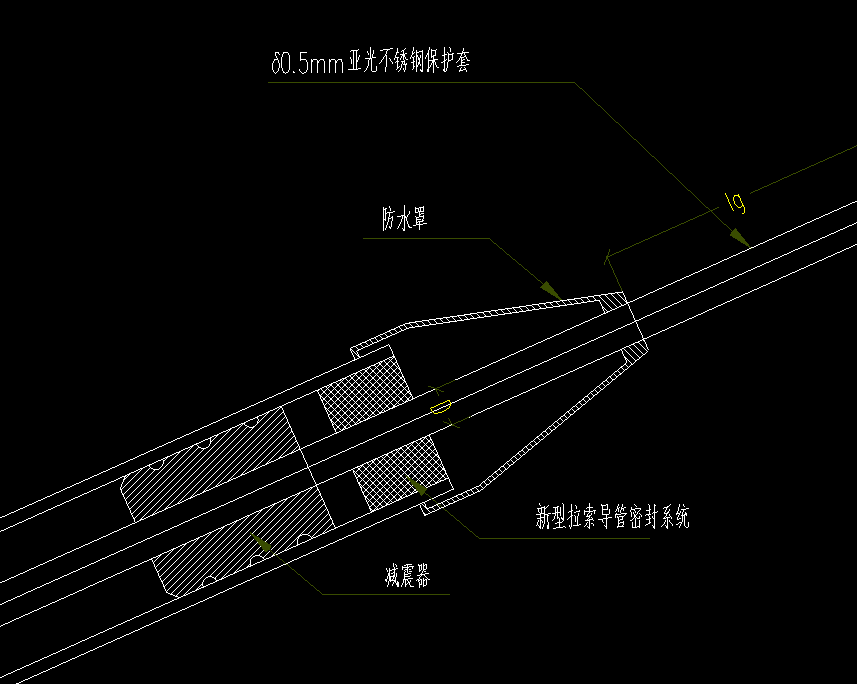

索導管防水密封設計圖
索導管的防水設計對于斜拉橋、懸索橋、吊桿拱橋等橋梁結構的長期耐久性和安全性至關重要。索導管作為連接纜索和橋體的通道，其防水性能直接影響到斜拉索的防腐蝕能力和橋梁的整體穩定性。以下是索導管防水設計的一些關鍵要素：
1. 材料選擇
索導管材質：通常采用不銹鋼或經過特殊防腐處理的鋼材，以增強其耐腐蝕性。
密封材料：應選用高質量的防水橡膠等彈性密封材料，確保在各種氣候條件下都能保持良好的密封性。
2. 密封設計
采用充氣密封技術，如株洲完全科技有限公司的充氣型斜拉索導管密封系統，通過在索導管內部安裝充氣式密封裝置，形成一個有效的防水屏障。
設計多層密封結構，包括內密封、中間密封和外密封，以多重防護確保水汽無法滲透至斜拉索。
3. 排水系統
在索導管的最低點設置排水孔或排水管，確保任何積水能夠迅速排出，避免積水導致的腐蝕。
排水孔應配備過濾網，防止雜物堵塞，同時應定期檢查和清理。
4. 防水涂層
對索導管內外表面施加防水涂層，如環氧樹脂或聚氨酯涂層，增加一層物理屏障，防止水分侵蝕。
5. 細節處理
所有接縫、螺栓連接處和焊接點都應嚴格密封，使用密封膠帶或密封劑確保無縫隙。
在索導管進出橋體的部分，應設計防水罩或密封套，防止雨水直接進入索導管內部。
6. 監測與維護
安裝濕度和溫度傳感器，監控索導管內部環境，及時發現潛在的滲水風險。
定期檢查密封裝置的有效性，必要時更換老化或損壞的密封材料。
7. 設計冗余
考慮到長期使用中的自然老化和環境因素，設計時應留有足夠的安全裕度，確保即使部分密封失效，整體防水性能仍能滿足要求。
通過上述設計原則，索導管能夠有效抵御水分入侵，保護斜拉索免受腐蝕，從而保障橋梁結構的完整性和使用壽命。
相關工程案例
清水塘大橋（株洲八橋）吊索導管孔防水密封
寧波鄞州大橋索導管防水防腐施工
福建龍巖大橋斜拉索導管孔洞防水防腐施工
