輸變電工程的電纜管道封堵解決方案
2016-08-16
輸變電一般在電力行業中35kV~1000kV稱為輸變電，10kV及以下的稱為配網。
輸變電可以簡單的分為兩個主要部分：輸電線路、變電站。輸電線路包含：鋼鐵塔、鋼管桿、砼桿、電力電纜等。鐵塔架線輸送形式比較普遍。隨著國內輸電線路建設規劃等級的提升，高壓電力電纜的地下預埋敷設方式被更多采用。輸變電地埋線路中電纜管道封堵防護部位主要有：地下人工井電纜管道口的封堵、變電站地下輸電線路出入電纜管道口的封堵、變電站建筑穿墻電纜管道口的封堵。
一、輸變電地埋線路中電纜管道封堵不到位的安全隱患
1、人工井周邊地勢高或因突發暴雨，導致地表水倒灌入人工井，通過井內未做封堵的管口流進入下一個人工井，較低位置的電纜及管道或完全浸泡在水中，造成線路運行隱患。
2、地下電纜管道接縫密封不當，導致周邊的地下水、生活污水通過地下接縫位置滲流進入管道。未做封堵的電纜管道會成為排水口，較低位置的電纜及管道或完全浸泡在水中。
3、未做封堵的電纜管由于積水以及泥沙淤積，在后期的電纜管維護前，需要花費大量時間進行抽水和管道清淤。
4、未做封堵的電纜管會成為老鼠、蛇、蝎子等小動物的流竄通道，小動物對電纜的啃咬會造成線路運行隱患。
目前在輸變電地埋線路建設中仍有部分項目采用水泥、堵漏王、防火泥等材料進行管道分段堵漏，這些有機/無機堵料的缺點是使用壽命短，容易因為熱脹冷縮開裂而失去封堵防水效果，在電纜做搭頭維護等操作時，由于電纜管道口已經被固定堵死，開挖作業容易對管道和電纜造成損傷，對以后的電纜擴容也留下隱患。因此針對地下電纜管道的防水、阻隔泥沙、有害氣體侵入等問題，需要采用更先進技術和產品予以解決。目前在歐美國家的電力、通訊規劃建設中，充氣型電纜管道柔性封堵產品已經成為驗收標準配置。
二、輸變電地埋線路的充氣型電纜管道封堵解決方案
由工程用戶方或施工方提供詳細的電纜管道口內徑、管內電纜的直徑、電纜根數、管道口周邊環境狀況等信息，完全科技確認對應的WQBZ充氣型電纜管道封堵產品規格。
示例方案：
1、管道內徑100mm，沒有電纜的空置管道封堵

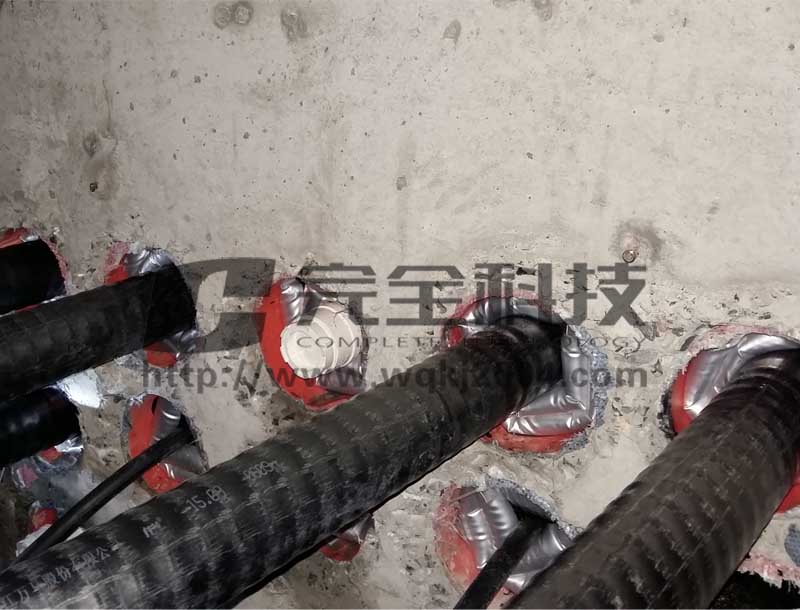

使用1個WQBZ-100規格充氣型電纜管道封堵產品放入管口，在產品中心插入假電纜作為輔助填充。假電纜材質橡膠棒，直徑50mm，長度200mm。產品距離管道口30mm，緊貼管道內壁形成環形，按照操作流程充氣加壓成型，完成封堵安裝。3-5分鐘可完成一個管口的安裝，正在滲水的管口立刻就能看到封堵效果。空置管道需要放開使用時，只需將充氣封堵產品放氣即可拿出，操作簡單快速，不需要敲打等破拆操作。
2、管道內徑150mm，敷設直徑40mm電纜3根，管道中接縫部位有地下水滲入
首先將管道中的3根電纜按照三角形排列捆扎，在3根電纜排列形成的Y區域放入防水分歧夾，分歧夾中心點距離管道口70mm。最后將充氣型電纜管道封堵產品放入管道，距離管道口30mm，產品緊貼管道內壁形成環形，按照操作流程充氣加壓成型，完成封堵安裝。3-5分鐘可完成一個管口的安裝，正在滲水的管口立刻就能看到封堵效果。
輸變電可以簡單的分為兩個主要部分：輸電線路、變電站。輸電線路包含：鋼鐵塔、鋼管桿、砼桿、電力電纜等。鐵塔架線輸送形式比較普遍。隨著國內輸電線路建設規劃等級的提升，高壓電力電纜的地下預埋敷設方式被更多采用。輸變電地埋線路中電纜管道封堵防護部位主要有：地下人工井電纜管道口的封堵、變電站地下輸電線路出入電纜管道口的封堵、變電站建筑穿墻電纜管道口的封堵。
一、輸變電地埋線路中電纜管道封堵不到位的安全隱患
1、人工井周邊地勢高或因突發暴雨，導致地表水倒灌入人工井，通過井內未做封堵的管口流進入下一個人工井，較低位置的電纜及管道或完全浸泡在水中，造成線路運行隱患。
2、地下電纜管道接縫密封不當，導致周邊的地下水、生活污水通過地下接縫位置滲流進入管道。未做封堵的電纜管道會成為排水口，較低位置的電纜及管道或完全浸泡在水中。
3、未做封堵的電纜管由于積水以及泥沙淤積，在后期的電纜管維護前，需要花費大量時間進行抽水和管道清淤。
4、未做封堵的電纜管會成為老鼠、蛇、蝎子等小動物的流竄通道，小動物對電纜的啃咬會造成線路運行隱患。
目前在輸變電地埋線路建設中仍有部分項目采用水泥、堵漏王、防火泥等材料進行管道分段堵漏，這些有機/無機堵料的缺點是使用壽命短，容易因為熱脹冷縮開裂而失去封堵防水效果，在電纜做搭頭維護等操作時，由于電纜管道口已經被固定堵死，開挖作業容易對管道和電纜造成損傷，對以后的電纜擴容也留下隱患。因此針對地下電纜管道的防水、阻隔泥沙、有害氣體侵入等問題，需要采用更先進技術和產品予以解決。目前在歐美國家的電力、通訊規劃建設中，充氣型電纜管道柔性封堵產品已經成為驗收標準配置。
二、輸變電地埋線路的充氣型電纜管道封堵解決方案
由工程用戶方或施工方提供詳細的電纜管道口內徑、管內電纜的直徑、電纜根數、管道口周邊環境狀況等信息，完全科技確認對應的WQBZ充氣型電纜管道封堵產品規格。
示例方案：
1、管道內徑100mm，沒有電纜的空置管道封堵
使用1個WQBZ-100規格充氣型電纜管道封堵產品放入管口，在產品中心插入假電纜作為輔助填充。假電纜材質橡膠棒，直徑50mm，長度200mm。產品距離管道口30mm，緊貼管道內壁形成環形，按照操作流程充氣加壓成型，完成封堵安裝。3-5分鐘可完成一個管口的安裝，正在滲水的管口立刻就能看到封堵效果。空置管道需要放開使用時，只需將充氣封堵產品放氣即可拿出，操作簡單快速，不需要敲打等破拆操作。
2、管道內徑150mm，敷設直徑40mm電纜3根，管道中接縫部位有地下水滲入
首先將管道中的3根電纜按照三角形排列捆扎，在3根電纜排列形成的Y區域放入防水分歧夾，分歧夾中心點距離管道口70mm。最后將充氣型電纜管道封堵產品放入管道，距離管道口30mm，產品緊貼管道內壁形成環形，按照操作流程充氣加壓成型，完成封堵安裝。3-5分鐘可完成一個管口的安裝，正在滲水的管口立刻就能看到封堵效果。
三、使用充氣型電纜管道封堵產品進行輸變電地埋線路封堵的優點
1、安裝簡單，采用普通壓縮空氣加壓施工。不受施工現場水電及環境條件影響，降低作業難度及強度。
2、安裝快速，單人3-5分鐘即可完成操作。縮短工期，節約成本。拆除維護方便。
3、密封效果好，產品安裝后徹底隔絕兩端的空氣、水汽流動。保持管道內干燥清潔。
4、寬幅工作溫差，-15℃—60℃狀態下氣囊以及防水密封材料不出現老化
5、對地下水、雨水、鹽霧的酸堿腐蝕抵抗能力強。
6、產品所采用的柔性封堵技術確保產品安裝到位后，在管道口與電纜間形成緩沖減震，能夠承受小范圍內的軸向拉伸以及震動。避免電纜因在電纜橋架間上下移動可能出現的磨損。膨脹形成的弧形彈性表面不容易受到小動物的啃咬破壞。
7、正確安裝到位后，沒有人為破壞的情況下使用壽命長達20年
